产品概述：
蕴程专业推出DaVinci DM6446评估板套件，采用118mm*72mm超小尺寸单板形式，8层PCB板高精度工艺，使其具有的电气性能和抗干扰性能，基于TI DM6446多媒体处理器，内置ARM处理器和C64x DSP，可运行多种音视频编解码算法，支持高像素JPEG格式编码，H.264、MPEG-4格式视频全D1 SD编码标准，支持H.264实时编解码操作并且完美支持Linux2.6.10操作系统，客户可使用我公司提供的Linux源码调试和使用硬件设备。
DaVinci DM6446评估板套件是一套完整的DM6446应用解决方案，前端视频输入接口板，配有标准摄像头接口可以实现5路视频输入；后端I/O接口板，可以实现IO触发\报警及2路UART功能等，主板板载一路模拟视频输出、大容量SD卡存储接口、高速USB设备、10/100M以太网等，客户可根据需求迅速进行基于DM6446处理器开发自主知识产权的编解码算法及应用软件，实现基于TMS320DM6446处理器的产品化设计及制造。
◆內置ARM926EJ-S?? 通用RISC处理器，TMS320C64x+?? DSP数字信号处理器；
◆标准CCD接口，支持16位数据宽度，带有图象缩放工具及预览功能；
◆支持JPEG、H.264、MPEG-4等多种编解码；
◆可预装TI原版DOME测试软件，实现视频编解码；
◆板载大容量SD卡存储、高速USB设备接口；
◆产品化设计，前端5路视频输入接口板，后端16路IO及2路 UART接口板；
◆完美支持Linux2.6.10，并可搭建完整的图形界面（GUI）开发环境；
◆多层PCB设计，宽温技术指标，可直接用于产品制造；
◆提供整套金属外壳，便于设计整机、安装与模块扩展。
应用领域：智能交通、红灯卡口抓拍、视频监控、数码相机、医疗影像、可视对讲、视频识别、视频服务器、多媒体录播放机、机顶盒等各种高端视频产品。
硬件配置：
1、达芬奇DM6446主板：
|
硬件资源 |
|
CPU |
TI TMS320DM6446， ARM926EJ-S，300MHz
DSP C64x+，600MHz |
|
RAM |
128MB DDR2 |
|
FLASH |
16MB NorFlash |
|
通讯接口 |
两路UART TTL接口 |
|
1路高速USB 2.0 Host |
|
10/100M以太网，带有ACT、LINK指示灯 |
|
显示接口 |
CVBS视频输出 |
|
视频接口 |
CCD接口，支持16位数据宽度 |
|
I/O接口 |
16路GPIO接口 |
|
存储接口 |
SD卡接口，支持大容量SD卡 |
|
JTAG接口 |
标准DSP JTAG |
|
其他设备 |
硬件看门狗 |
|
复位电路 |
|
实时时钟（带有后备锂电池） |
|
系统电源 |
+12V电压供电 |
|
功耗： |
<=3W |
|
板卡规格： |
尺寸：118mm*72mm |
|
工作环境： |
工作温度：-20°C~ +70°C |
|
相对湿度： |
5%到95%，非凝结 |
2、前端视频输入接口板：

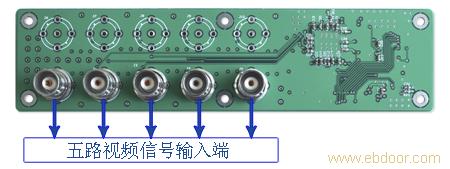

图1：视频接口板正面
图2：视频接口板背面
注：FPC定义见YC-DAVFQI-SDC 硬件说明书J2 CCD接口定义
3、 IO接口板：
图1：IO接口板正面
图2：IO接口板反面
注：FPC定义见YC-DAVFQI-SDC 硬件说明书J10 引脚定义
4、 DaVinci DM6446评估板套件总装图：
图1：整体装配实物图
图2：后面板实物图
软件支持：
◆ 支持LINUX2.6.10 操作系统；
◆ 可提供LINUX2.6.10操作系统BSP包;
◆ 主板原版原理图（PDF）；
◆ LINUX编译工具；
◆ 下载工具软件；
