产品简介：

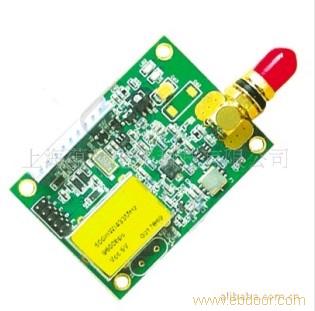

 YCWF-1028型无线通信模块是上海蕴程电子科技有限公司采用高效FEC前向纠错技术结合高性能的无线射频IC, 以及高速微处理器相结合开发出的一款无线通信模块， 该无线模块是在YCWF-1021型无线通信模块的基础添加了适当的功率放大器增加了通信距离的一款微功率无线模块, 可与YCWF-1021进行无线通信。该无线通信模块具有很强的抗干扰能力, 全透明传输, 体积小,功耗低传输距离远的特点, 客户使用时不需要任何编码技术。

应用领域：

?水、电、煤气，暖气自动抄表收费系统
?行车和起重机等的工业遥控
?生产线数据采集
?铁路、油田、码头及部队的数据通信
?医疗和电子仪器仪表自动化控制
?家庭电器和灯光智能控制
?安防报警及煤矿井下人员考勤和定位
?汽车防盗、轮胎压力监测及四轮定位
?商店无线POS系统
?高速公路及公共场所的LED显示器
?银行和政府排队管理系统
?无线点菜系统和投票系统中的智能无线PDA终端
?农业灌溉自动化控制、粮仓环境监控.
?无线吊称，无线传输的电子称

 使用条件：
工作条件：

参数 最小值 值 备注
温度 -20℃ 70℃ 工作温度在-40~85℃需订制
工作电压 4.5V 5.5V
供电电流 1A 无 瞬间工作电流必需〉1A
工作湿度 10% 90% 相对湿度，无冷凝

电气规范:

技术指标 参数 备注
调制方式 GFSK/FSK
工作频率 403MHz/433MHz/868MHz/915MHz
发射功率 27dbm (0.5W)
接收灵敏度 -119dBm(403MHz/2400bps)
-119dBm(433MHz/2400bps)
-116dBm(868MHz/2400bps)
-115dBm(915MHz/2400bps)
信道数 8信道 用户可设定
邻近信道抑制 60db
信道占用带宽 12.5K
25K
50k 1200~4800bps
9600bps
19200bps
载波频率误差 ±5K -20~70℃
发射电流 300～400mA
350~450mA
400～500mA
450～550mA 470MHz
403MHz
433MHz/868MHz
915MHz
接收电流 32～38mA

接口速率 1200/2400/4800/9600/19200bps 订货时说明
接口类型 UART TTL/RS-232/RS-485 19200bps不具232/485通讯功能
外形尺寸 53mm×38mm×10mm
可靠传输距离 2.5Km AT-14天线
4800bps
地面手持

YCWF-1028模块无线模块接口的定义：
YCWF-1028模块提供1个9针的连接器（CON1）,连接器CON1的定义及连接方法:

YCWF-1028(V1.1)端 说明 电平 连接到终端 备注
GND 电源地   电源地
VCC 电源DC ＋4.5～5.5V
RXD 串行数据接收端 TTL TXD
TXD 串行数据发射端 TTL RXD
GND 信号地   模拟地 可与电源地相连，232时DB9的5口
A/TX RS-485的A
RS-232的TX   A/TX 232时接DB9的2口
B/RX RS-485的B
RS-232的RX   B/RX 232是接DB9的3口
SLP 休眠控制（输入） TTL 休眠信号 低有效t>15ms
RST 复位控制（输入） TTL 复位信号 负脉冲1ms

YCWF-1028为通用透明传输模块，能适应任何标准或非标准的用户协议;
 抗干扰能力强，传输距离远，手持、视距可达4500m（4800bps，AT-6天线）;
 低功耗，发射电流300～550mA,接收电流32～38mA,休眠电流5uA;
 目前可工作在403/433/470/868/915MHz;
 多信道,提供8个可选信道,用户可根据需要设置信道，如有需要可扩充信道;
 提供三种接口方式,TTL,232和485接口;
 多种接口波特率,数据格式可选为7E1,8N1,7E2,8E1,8O1,9N1;
 多种天线选配方案,客户可根据需要选择合适的天线。
